1.アンテナ関係コンテンツ

1−1 カージオイドシミュレータ

3.5MHzの受信機は、通常、バーアンテナと垂直(ロッド)アンテナの組み合わせで構成されます(図1参照)TXは垂直偏波。

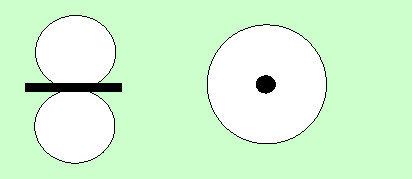

図1 バーアンテナ指向性とロッドアンテナ指向性(TOP VIEW



アンテナの使い方は次の2つです。

@バーアンテナのみ

 バーの方向にヌル(感度最小)がある8の字特性を示します。図1参照。信号が最も弱くなる方向(バーアンテナの長手方向)TXを探します。それは、ヌル方向が角度変化に対する信号強度変化が大きく、方向を定めやすいからです。

Aバーアンテナとロッドアンテナの合成

 バーアンテナの指向性は図1のように8の字ですが、実は2つの円は位相が反転しています。一方ロッドアンテナはどの方向も感度も位相も同じです。すなわちロッドアンテナでの受信信号に対して、バーアンテナの受信信号は位相差が0度あるいは180度です。

 そこで、バーアンテナの出力とロッドアンテナの出力を足し算すると、位相差が0度の方向では出力が大きくなり、位相差が180度の方向では出力が小さくなります。

 もちろん、両方のアンテナの最大感度が同一である時が最もその効果が見えます。

 合成したアンテナの指向性はいわゆるカージオイドと呼ばれる形で、ハート型に近い形です。



 実際のカージオイドの形を見るためのシミュレータを作成しました。バーアンテナ感度とロッドアンテナ感度の比率も変えられるようになっています。また、さらにロッドアンテナの理想垂直アンテナ(例えばλ/4垂直アンテナ)との位相ずれも入力できるようにしました。

カージオイドシミュレータ エクセル357kB



 1−2 指向性パターン測定実験

3.5MHzで指向性パターン測定実験を行いました。(2007年5月4日)

目的:

 ◇指向性パターン測定方法確立(実験リグ:PJ-80VKsniffer MKU)

 ◇PJ-80のセンスアンテナにLを挿入して位相を進ませ、よりよい前後比(カージオイドパターン)を得ることの確認

指向性パターン測定実験結果20070504



1−3 ヘイローアンテナ解析報告

 2010年6月開催の長野大会(144MHz)で、ヘイローアンテナが使われました。

 従来良く使われているターンスタイルアンテナと何が違うのか、アンテナシミュレータ(MMANA)にて解析しました。

ヘイローアンテナ解析報告20100724 (908kB)



2.ARDF Tracker

機能的に「13.ARDFTracker3forWEB」に統合しましたので、DISK容量ひっ迫の為、データを削除しました。(2016.11.5)

ARinko Displayed in Field  TRACKER    ver.2
