PJ-80　局発周波数の謎（続き）

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 ２００６年１１月２６日　安島



　前報に引き続き、ミキシング動作を解明するために回路シミュレーションを行った。

　シミュレータは、本についていたCircuitMakerを用いた。ダイオードとトランジスタはそのものの部品データがなかったため、近いと思われるものを適当に選んだ。

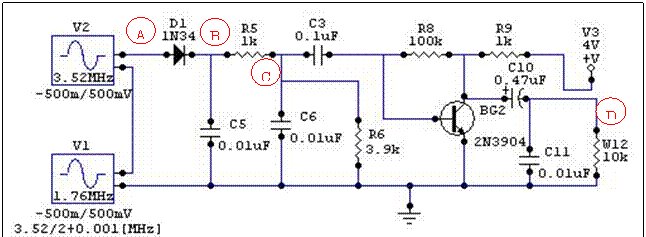

　図１にシミュレーション回路図を示す。部品番号はPJ-80オリジナルに極力あわせた。信号は３．５２ＭＨzで、局発は次の２種類を用いた。

�@　1.761[MHz]＝（3520kHz+2kHz）÷2

�A　3.522[MHz]＝（3520kHz+2kHz）



































　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 図１　シミュレーション回路





　シミュレーションは過渡応答の影響をなくすため、スタートから４ｍｓの時点から５ｍｓの時点までのデータを示している。

　信号及び局発信号レベルはそれほど高くは無いので、検波用ダイオードは理想ダイオードとはかけ離れた非線形領域で使われることとなる。従って、包絡線検波という動作ではなかった。

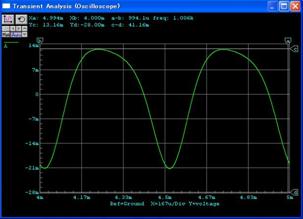

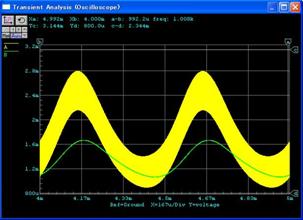

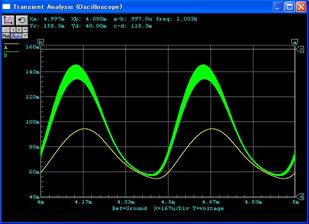

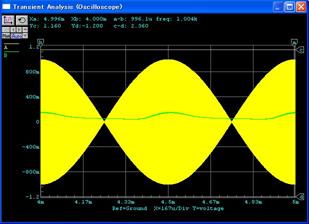

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 表１　信号入力５００ｍV

	�@　１．７６１MHz（PJ80方式）	�A３．５２２MHｚ

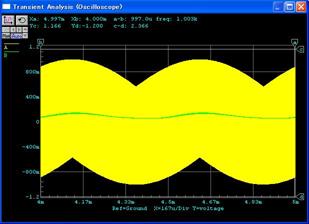

黄：A、緑：B

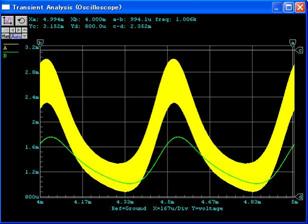

緑B、 黄C

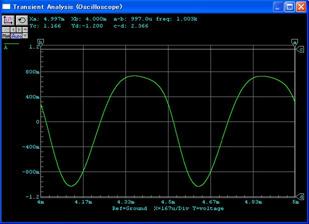

緑D

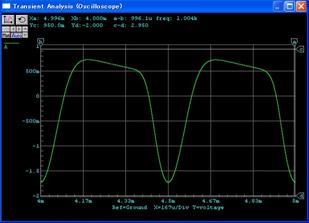

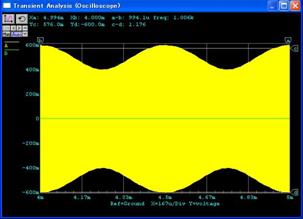

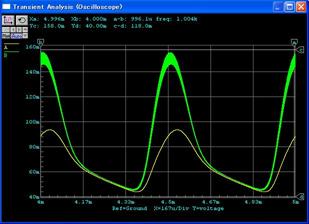

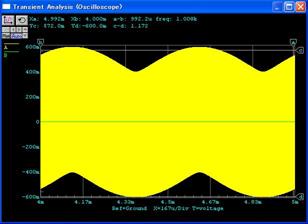

　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　 表２　信号入力１００ｍV

	�@　１．７６１MHz（PJ80方式）	�A３．５２２MHｚ
黄：A 緑：B
黄：B 緑：C
緑：D
