2006年11月19日〜 ベニヤによるシーカヤック作りにチャレンジ? サイズは自由になりますが 全長:470cm 幅 58cm 高さ36cm終了 >>>2007年2月下旬より放置されていたNOT16ft艇制作を再開 |
結果は全長475cm幅58cm17kg の仕上がり まあ適当いい加減な艇ですが ちゃんと浮いて使用できます・・・。 次は ヒラマサ艇制作です。 |
日 時 | 予定はいつも未定? | 結果はいつも散々・・・ |
2007年6月27日 |
今日も可愛いお友達がやってきた 送り届けて 話をして帰りにしっかり携帯を忘れてくる たにんのことをアホと言えない あっほ〜 まあ いつもの出来事でありました・・・。 | |
2007年6月26日 |

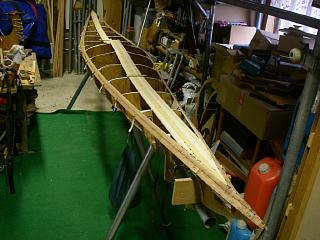

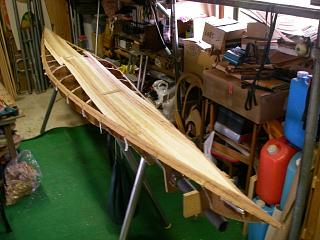

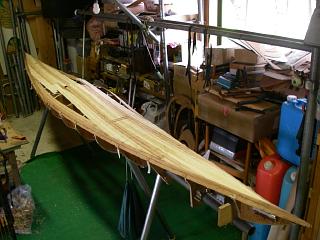

早朝に材を作って 朝前後左右2段 午後にまた材を作って 夜前後左右2段 | |
2007年6月25日 |
何とか再々開することができまして 心の溝は埋まらなくとも 材と材の隙間は 上手に綺麗に分からないように うめる・・・ 記憶はまた 忘却の彼方に・・・ さて 始めよう! 新しい 1日 | |
6月5日 |
いろいろありまして 考房は事実興亡の危機と 相成りましたが 輪島門前で知り合ったボランテ ィア仲間が助けに来てくれました ありがとう! 二日間にわたり 旧店舗の片付け トラックへの 積み込み 移動 考房での荷揚げ作業とほんと お世話になりました!おかげさまで何とか再開 出来ます 感謝!! タヌキさんありがとう ハナ・セイ・カメちゃん ありがとうね 取りあえず中二階を作り一部保管きっと日の目を 見ることは二度とないかも知れぬ 懐かしい 遺産品だなぁ〜・・・きっと | |
今回使用した 部材 5〜6.5mm 25mm 5m材10×左右 4m材3×左右 3m材3×左右 左右16段 中央1枚 エポキシ プランキング接着45cc×6 30cc×4 フィレット0.5リッター ガラスクロス10mプラスα エポキシ樹脂720cc(ハルの表側2層) ハル裏側480cc(計1590cc) |
5m材は友人の製材した分を使用 4m 3mについては自分で製材加工した ものを使用した。 仕掛かった延べ時間 約60時間 問題点 移動再設置時に転倒 破断 ひとまずここまでで再度中断します。 |
|
2007/ 3/13 |

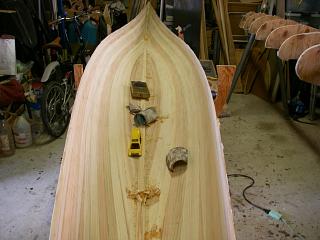

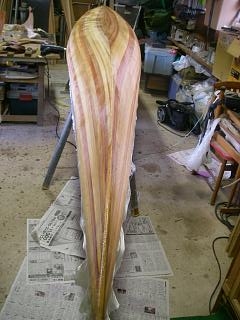

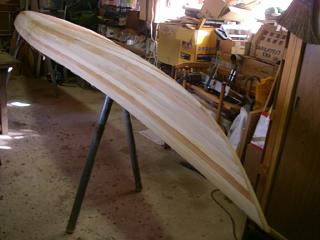

さてさて もう一度 むぅすぅんで ひらいて 手をうって 無数んで もう一度手を打って (痛い)その艇を 上に・・・(吊す予定) 削って磨いて割れてもう一回?くっつけて 削って磨いて適当なところでガラスクロスを 掛けてFRP処理 さてはてどうなることやら |
結果は傷もそんなに目立たず まあまあ? 次は内側を削ってFRP処理で一段落予定 |
2007/ 3/11 |

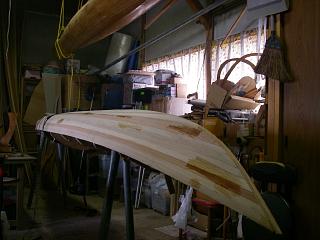

でやぁ〜っと 接着してみました なったものは仕方がありません!さて はえぇ〜とこ 片づけよっと・・・ | |
2007/ 3/10 |

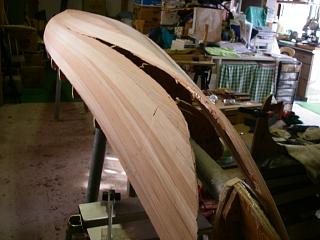

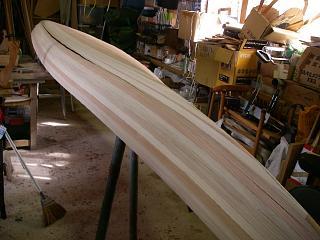

でも油断すると 失敗します 端から端まで 割れてしまいました 残念! |
スターン側はこんな感じに 直るかなぁ〜 (艇台の足を取付中 人間ごとひっくり返る) |
2007/ 3/10 |

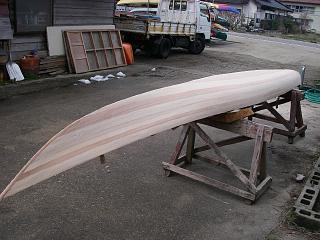

ボトムサンディング ディスクサンダーで 息つく暇もなく1時間半 そして手で・・ 延々と削ります | |
2007/ 3/ 7 |

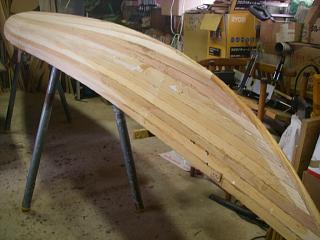

ハル・ボトムのキールライン 確認作業 ロッカーとキールの深さの調整 微妙で かつ性能に響くが 適当でいい加減?? な 作業 | |
2007/ 3/ 5 |

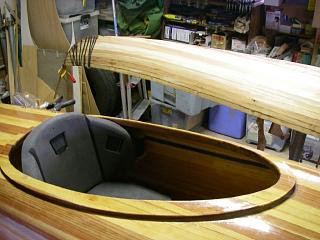

スターン側オーバーステム 目にとまった 柔らかそうな杉の赤材 熱で曲げてから 取り付けてみました 荒削りも同時進行中 手前は椅子を取り付けたSPA15ft艇 こちらは次回ボトムのオーバーコートを すれば取りあえず完成です 乗れますね! | |
2007/ 3/ 4 |
バウ側オーバーステム その辺にあったケヤキ 重ねて貼り付けてみました ボトム鉋にて荒削り中! | |
2007/ 3/ 3 |
プランキング後半にはいると どうしても 型から浮いてしまいます(毎回モールドに 固定すればこの様なことは起きませんが タッカーや釘の後を残さぬように固定して 行く場合は一番注意が必要ですね)特に ハル(ボトム)側は注意が必要です 性能 癖が全く別の艇になっちまうから・・・。 さて 後 左右2枚で取りあえず ボトム側 プランキング終了 で これについては 一段落して 組長ヒラマサ艇の制作に取り かかります。 | |
2007/2/28 |

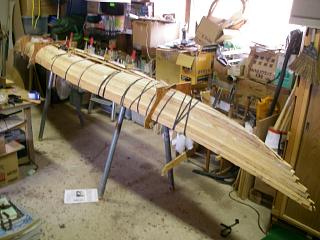

ボトム側 残り3.5枚 早ぇ〜とこ やっつけないといけませんなぁ | |
2007/2/25 |
寒いので(言い訳?良いわけ?)なかなか 進まないカヤック作り 何せ樹脂を暖めないと 堅くてのびない ぬれない 手が冷たい・・ | |
2007/ 2/22 |

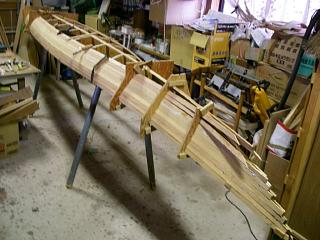

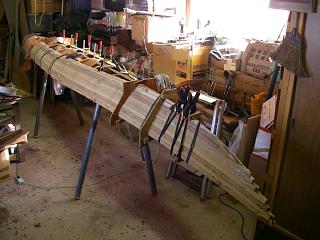

さてさて 中断しているNOT16ft艇の 制作を再開して・・・これを仕上げないと 次のHIRAMASA号に着手できない都合が まあそれはそれとして とにかく進めましょう ボトム左右2段(9段目完了) 写真はバウスターンの圧着作業途中 あちこち転がされたりしたわりに センターが 真っ直ぐで何も問題はなさそうです(現在) デッキは別の方法にてまたもやチャレンジと 思っています(案外ベニヤになったりして) | |
2007/ 2/ 7 |
フットブレイスも直して自分の足に何とか 合うようになりまして・・・ お天気も良いので北湾ツーリングに・・・ 前後のバランスはこんなもんですが 後部隔壁に穴発見・・・要修理(酔う酒売り ?また良くもこんな変換になるものだと日頃 の態度の表れでしょうか・・・) 後日パテ入れをしたものの やはり水進入! ハテさて 水は入るものでして ね ドレン を やはり取り付けようかなぁ | |
2007/1/ 29 Y.AKIMOTO |

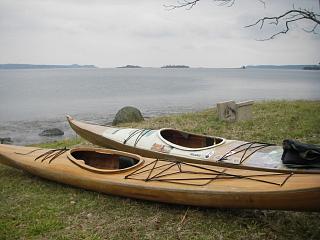

友人と一緒に進水式を致しまして フットブレイスの位置が例によって近いが そのほかは問題なく?まずまずと言うところ |
喫水ラインもバランスが良く 大柄な方でも 大丈夫! スクールでも使えそうです 全長475cm幅58cm17kg |
2007/ 1/25 |

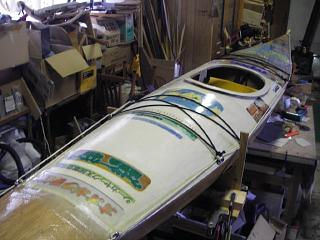

オーバーコート低温にて完全硬化に遠い 簡単に艤装を致しまして いらないものを 照れ隠し 不良箇所隠しに貼り付けて 取りあえず お終い! お天気次第って事です 明日はどうかな? | |
2007/ 1/23 |

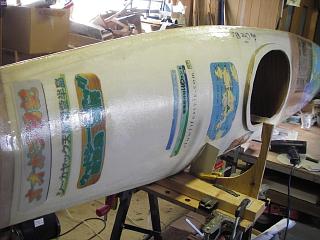

取りあえず取り付け箇所が硬化して ボトム残り半分を簡単にオーバーコート 明日は椅子にフォームをくっつけ調整し 艤装をすればお終い!今回は型取り艇に つき 簡単に仕上げて 性能テストが できればOKかな さてさていかなる結果 が 待ち受けているのであらふか??? | |
2007/ 1/22 |
ストーブを焚いて室温を上げるも なかなか硬化しない 幸か不幸か・・・ 浸水はお友達の都合がつかないので 来週になりそう・・・お天気? | |
2007/ 1/20 |

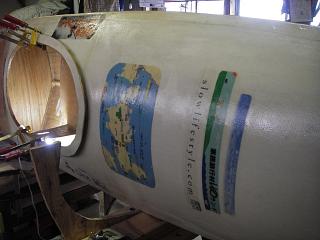

椅子を補強して サイドを再度塗って お呪い(お祓い お笑い)を貼り付けてと 来週は進水・心・親水しましょう! 火曜か水曜日お天気が良ければ | |
2007/ 1/18 |

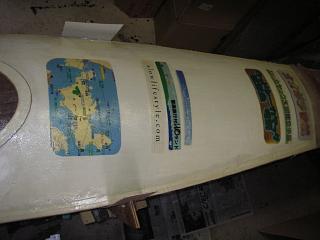

デッキを加工して 補強・デザイン? あちこちお世話になっているところの ロゴを貼っつけてと・・・ 椅子も制作中で もうちょっとで心酔? | |
2007/ 1/15 |

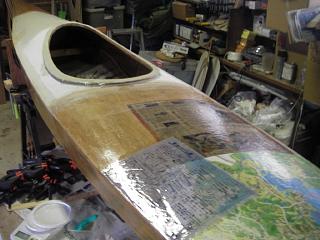

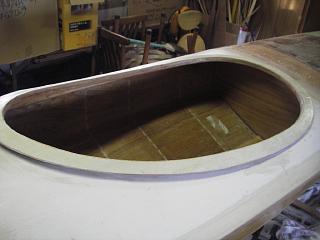

コーミング補強を致しまして |
紫外線劣化防止対策にその辺にある物を ベタベタ貼り付けましてと あとは椅子 |
2007/ 1/13 |

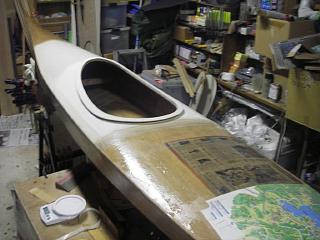

取りあえずコーミングが取り付けられて 何でもかんでも張り付けて・・・ 残りは椅子を取り付けて 試乗ですね | |
2007/ 1/ 9 |

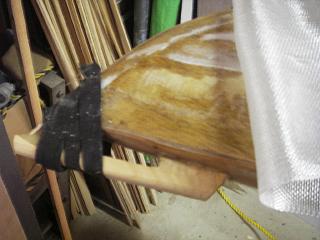

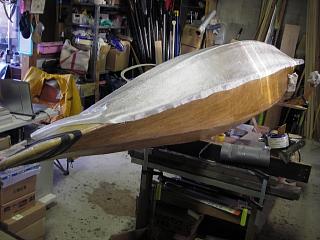

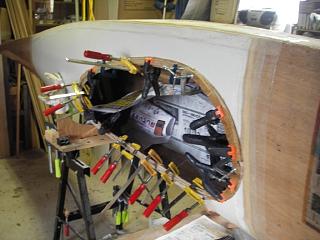

コーミング ラインに合わせて3層仮止め 残っているボトム右側にガラスクロスを準備 バウ・スターンに取って付けたように・・・ |

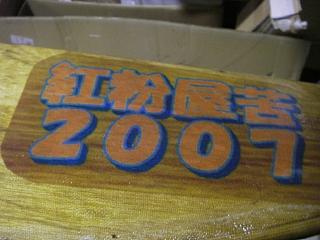

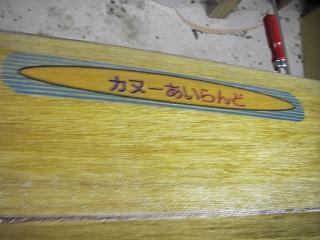

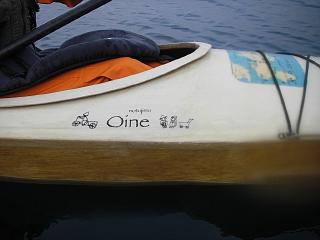

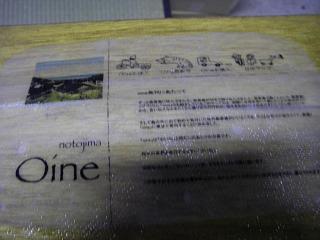

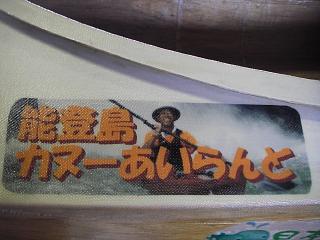

スターンにOineのトップページをくっつけて バウ側に紅粉屋苦のロゴを張っ付けて カヌーあいらんどもセンターにペタっと! |
2007/ 1/ 7 1/ 6 |

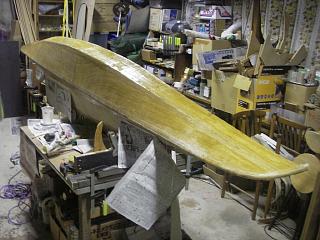

今日は冬型にて朝から小雪の荒れ模様寒い! ボトム左側部FRP処理 樹脂ののびが悪い 工業用ドライヤーにて暖めながら作業する 熱をかけると樹脂がトロトロになり 白濁も 解消できるが 全く非健康的作業である! これをやっつけないと次のお仕事ができない なかなか硬化が進まない |
6日はほとんどさぼりで 休み・・・ |
2007/ 1/ 5 |

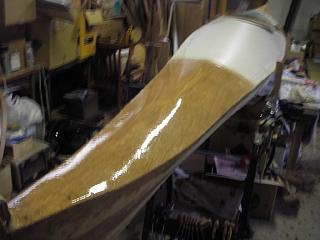

今回はちゃんとくっついたようですが 外側カップリングテープを貼るために 塗装を削り落とし 内側を半分FRP 処理 残りはコーミング取り付け時に 一緒にやっちまおう! | |
2007/ 1/ 3 次のお仕事が待って いるので松の内から 仕掛からねばならない う〜ん 先が今年も 思いやられる・・・ |

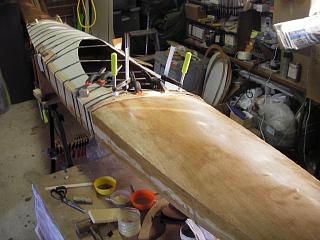

結局年を越してしまって デッキセンター 張り付け 後部とのスカーフが上手くいって いないが どうでも良いので気にしない! デッキ裏側エポキシコーティング済み 上手く圧着できればおめでとうでんなぁ! デッキのラインはちゃんとでました コーミングのラインも何となくでてます 最後にどうなりますことやら うふふふ でもでかい艇ですなぁ〜 さてさて・・・ | |
2006/12/27 |

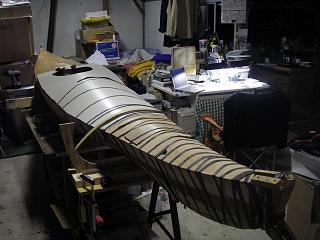

もういくつ寝るとお正月・・・外は雷ピカッ ゴロゴロの冬型となってきましたが センター部は面倒くさいのでひっくり返した のをもう一度ひっくり返して元通り? ただかなり無理があります 寸法も足りない ここまで来たら気にせずやりましょう 明日は無理矢理にでもくっつけて?・・・ できるか?割れるか >>>結果は駄目!! 右写真はバウ側からセンター仮止めで | |
2006/12/25 12/26 |

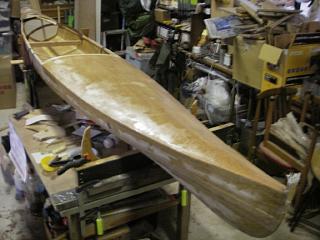

時間をおいてから外してみれば 完全硬化 しかし ベニヤのコーティング剤が利いて やはりばらける やり直し 表面を削り 接着面を作る 再固定 エポキシパテ 45cc エポキシ200cc 硬化後スターン側デッキ部FRP処理 次はバウ側をやり直しですねぇ〜 | |
2006/12/21 |

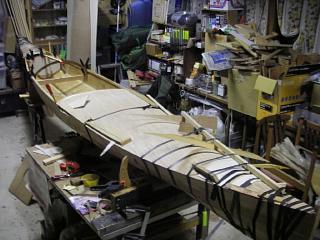

隔壁取り付け前後 吹っ飛ぶ礼す? 仮止め バウ・スターンデッキ張付 デッキ部割れのため再度切ってから やり直し・・・スターン側結局中の 補強にはくっ付かない 問題その2 コーティング部シリコンがのっている せいか上手く張り付かない これは きっとやり直しだろうか・・・嫌な 予感・・・ | |
2006/12/20 |

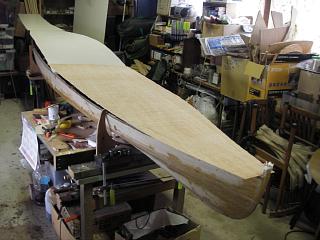

隔壁取り付け準備・ふっとぶれいす? 内側をコーティング ゴミをとって デッキ部ベニヤ切り出し(あらぁ〜義理) おっと 横がぎりぎりだぁ〜 ってことは 結局4枚あれば足りるってことです・・よ 右側怪しげな写真(まるで○●おけ)だな とにかく合わせて切って貼り付けてっと コーミングを取り付け ボトム・デッキとも FRP処理をすれば取りあえずは浮かべられ ますがなぁ〜 | |
2006/12/19 |

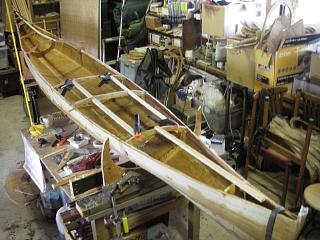

フレーム取り付けその2 次はコーミング周り | |
2006/12/16 〜17 |

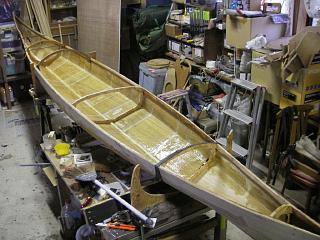

シアークランプ固定・防水処理 ボトム内側補強(ファイバーテープ) バウ側3ヶ所 センター2ヶ所 後部2ヶ所 バウ・スターン先端部FRP処理 フレーム仮固定 今日はデッキ部 思考錯誤予定・・・か? | |
2006/12/13 12/14 |

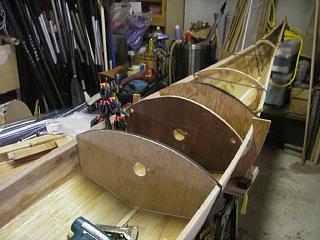

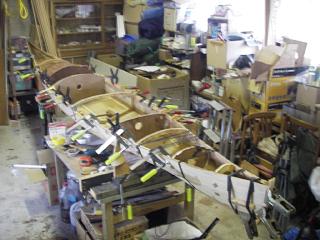

型を修正しながらシアークランプの角度付け なぁ〜んも進んでいないように見えるが・・ 実はその通り 年内に完成するのであらふか |
シアークランプ ボトムに固定 バウ側 キール・ステム部張り合わせ 他・・・ |
2006/12/ 9 |

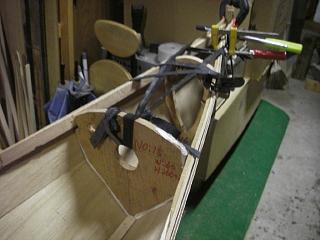

スターン側も修正合わせ作業(右:写真) アンダーステムに固定 16番フレーム型 形状変更 くりぬき 取り付け作業 他 諸費用:ベニヤ5枚(マリン合板が良い) 接着剤(エポキシ・ポリエステル樹脂) ガラスクロス#200 10m ガラスクロステープ 50m 他で 合計¥30,000くらいでしょうか 当方はその辺にあるもので作れるので格安! 型も再利用して試作中です | |
2006/12/ 8 |

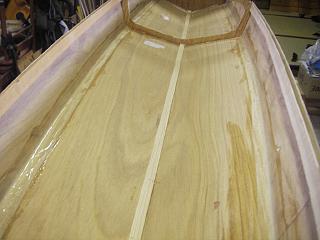

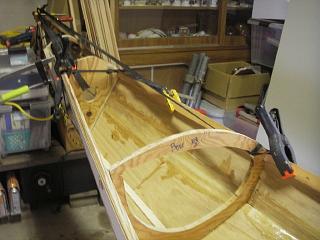

寒い毎日です 内側をエポキシ・ファイバー テープにて加工 寒いので2〜3日ほっぽく |
バウ側ゆがみ修正 B番型 固定予定? E番は全部隔壁張付予定にて固定します |
2006/12/ 7 |

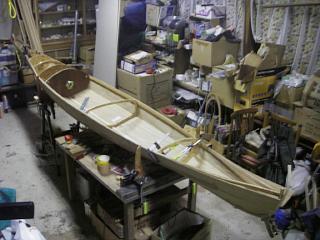

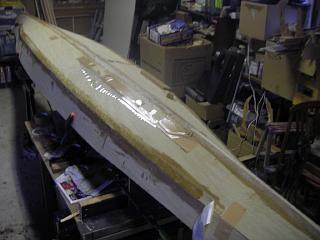

ひっくり返して ビームをくりぬいて 設定 調整 取り付け準備 明日は エポキシにて シアークランプと貼り付け サイドラインFRP処理バウ・スターン固定 まあ 予定は未定って事だけどね・・・ 簡単なんだけど なかなか進まない・・・ まあ仕方がありません 型取りしなければ ならない 初めての型だし 思考錯誤? 昔10ウン年前に作ったんだけどなぁ〜 あん時はどうしてやったけね 忘却の彼方 で あります。さて 寝ます! E番J番は隔壁になります M番は補強! | |
2006/12/ 5 |
サイドチャイン部分 ガラステープ・ ポリエステル樹脂 センター半分加工 合わない部分はまた今度・・・ | |
2006/12/ 2 |

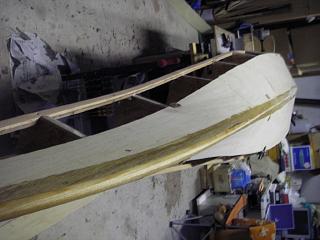

センターキールライン ガラステープ ポリエステル樹脂100cc使用 | |
2006/12/ 1 |

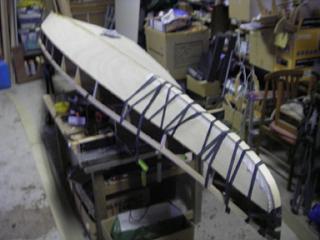

バウ・スターン オーバーステム取り付け バウ側 タップ抜き忘れを思い出し 途中抜き始めたところ ステムが無惨にも 折れる 気が滅入る・・・苦・・・・ | |
2006/11/29 |

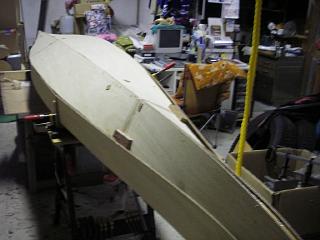

スカーフ その3 ボトム型どり・スカーフ・半分張付 (センターキールにエポキシパテにて固定 サイドパネルは スカーフのみです (すでにバウ先端が合わない!) 型がまだ未固定につき(決まっていない) 型を取りつつ 適当に切って 艇台上にて スカーフ 最初は仕方がないかな? 明日は 完全硬化待ちにて お休み!? いや することは山ほどありますね!!! う〜ん 雪が降る前にタイヤ交換 ライトも | |
2006/11/28 |

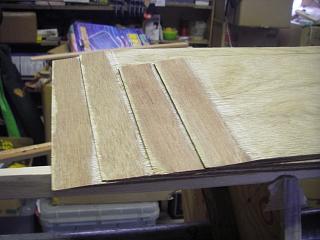

スカーフ その2 鉋の刃をよく研いでから でも結果はあんまり美しくはありませんね どうしたら綺麗に出来るのであろうか? 慣れ!場数ですなぁ〜 きっと・・・ 道具?いいえ あるもので 適当にやる! これが一番大切 創意工夫(想異苦風)が でもね 金は時なりで ゆっくり考えながら やれば良い!失敗もまた楽し 多少曲がっ たって好いし 見栄えが悪くとも取りあえず 格好付けずに海に浮かんで それなりに 使用できれば OKですよね!!!! | |
2006/11/27 |

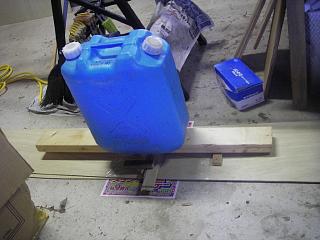

スカーフ その1 ハル ボトム底 2/3スカーフ左右 エポキシ(ボンドE)使用 20mm重ね あんまし上手くできない・・・ 単管ひん曲がり修正・・・ある程度 どうなることやら・・・ | |
2006/11/23 |

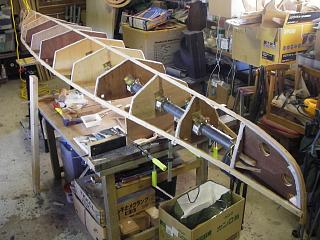

シアークランプ取付中・・・ トラブル発生!たたた単管が・・・ | |
2006/11/21 |

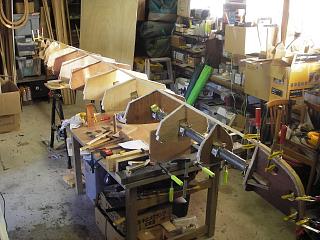

キール方に合わせてセンター部切削 バウ・スターン部 スカーフ作業 無理矢理ひん曲げる・・・昔曲げた材を 探して利用する 遅々として進まない まあそんなものです 遊びに行こうっと・・・ | |
2006/11/20 |

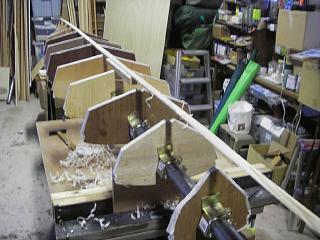

鉋がサァーと木を削ってゆく 気持ちの良い 瞬間です 刃は刃刃刃ぁ〜 っと研ぐ・・・ 型を単管に仮固定 ポインターにて 位置を決め センターキール仮固定後 型に 合わせる キールの次はシアークランプ取り 付け 削りだし予定 | |
2006/11/19 |

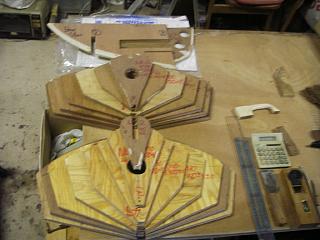

問題点:一番簡略に設計したので1次安定が よろしくないと思われる 結果は出来てから ステッチ&グルー工法ではなく ベニヤ 手っ取り早く貼り付け法 っていう やり方 まあ 途中で問題が出てくるに決まっては いるものの やって見なきゃわかんねぇ〜 材料購入:ベニヤ4mm×3 ¥2,694 プリント合板B級3mm×3 ¥2,040 他必要品 ファイバーテープ#200クロス 不飽和ポリエステル樹脂 単管カヤック型 | |
