アプリケーションルールの定義(トランザクショナルファンクションの元ネタ)

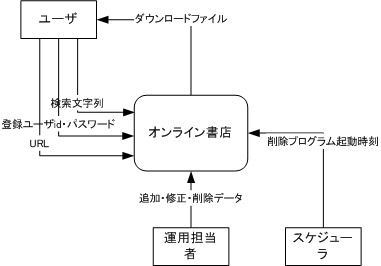

コンテキストダイアグラム
まずはコンテキストダイアグラムである.今回対象となるシステム「オンライン書店」と他システムとのデータのやり取りを整理する.なお,DFDの作成にはMicrosoft Visio Professional 2002を使用した.

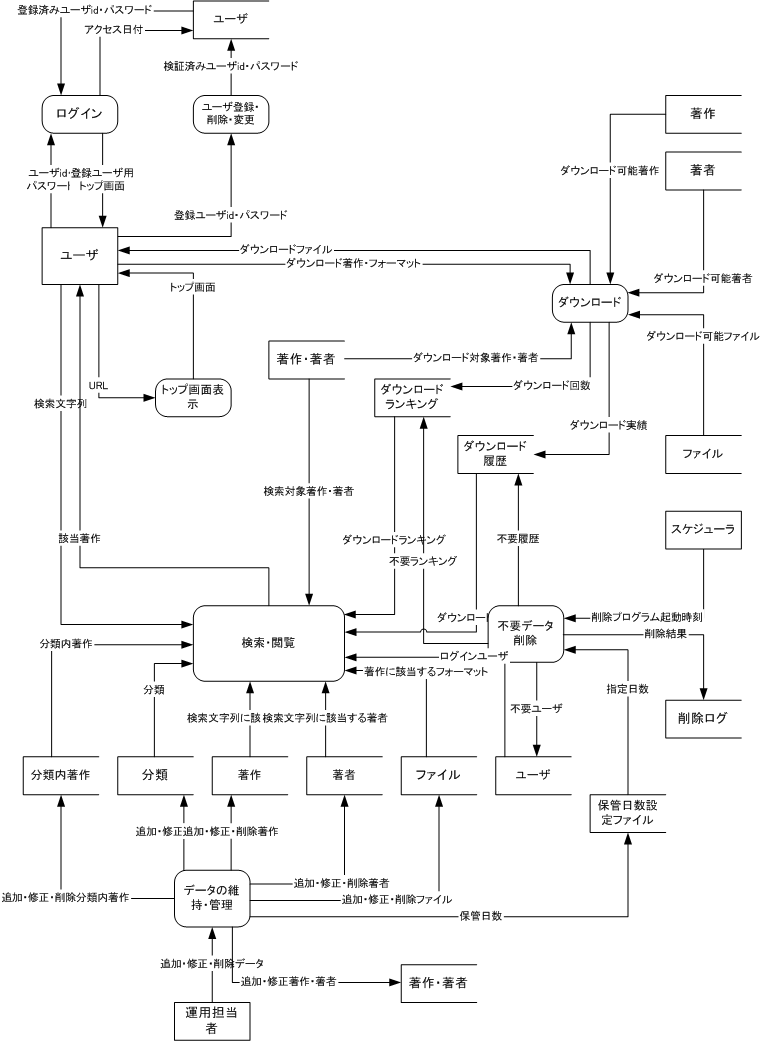

プロセス「オンライン書店」の内部記述
コンテキストダイアグラムの中のプロセス「オンライン書店」の中身を記述する.プロセス「検索・閲覧」はさらにサブプロセスを持っている.本来であれば,プロセス「データの維持・管理」もサブプロセスに分割すべきであるが,今回はそこまでは行わない.

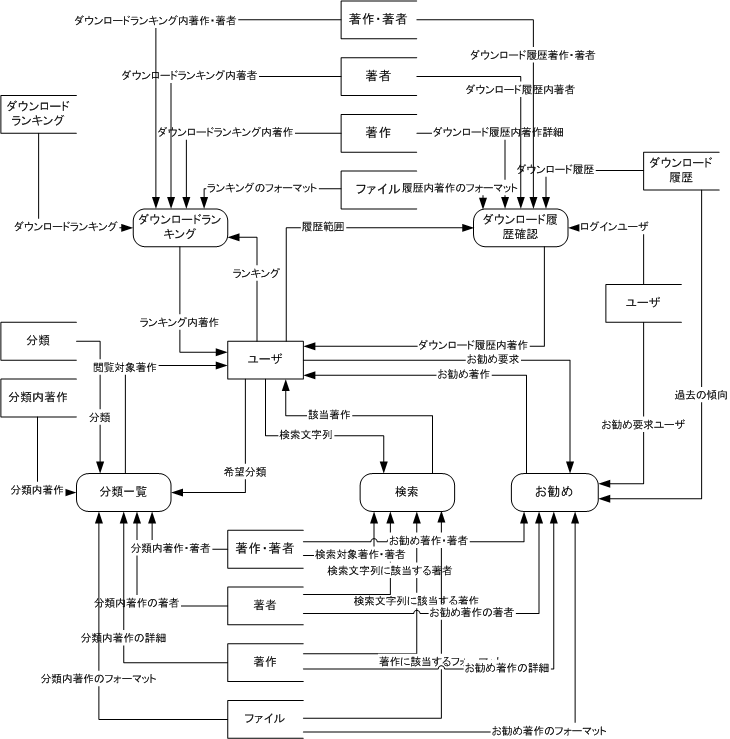

プロセス「検索・閲覧」の内部記述
プロセス「検索・閲覧」の中身を記述する.今回は,このダイアグラムが最下位レベルである.
