共通項目

☆主な特徴

どのスイッチを押してもスピーカーから゛ピッ"と音が出る告知機能。
デジタル表示の時計機能。
車速に応じて音量を補正するオートボリュームコントロール機能。

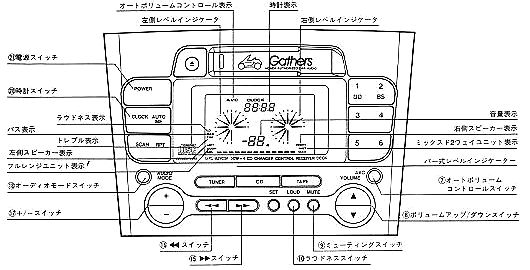

電源を入れたいときは?

電源スイッチ:イグニションスイッチがACCまたはONのとき、押すたびに電源が入る⇔切れると繰返します。

時計を見たいときは?

時計スイッチ:時計スイッチを押すと時刻が表示されます。時計スイッチを押しながら[<<]スイッチを押すと、゛時"が、[>>]スイッチを押すと、゛分"が調整できます。

音量を調節したいときは?

ボリュームアップ/ダウンスイッチ:押すと1ステップづつ調節され、押し続けると連続的に調節されます。ディスプレイには音量表示とバー式レベルインジケーターで表示されます。

音量を車速に応じて補正したいときは?

オートボリュームコントロールスイッチ:押すたびにディスプレイ[AVC]が点灯/消灯します。ディスプレイ[AVC]が点灯すると、その時の車速を検知し、予め設定された車速に対する音量変化特性により、音量を変化させます。スイッチを切ると、切る直前の音量を維持します。

一時的に音を小さくしたいときは?

ミューティングスイッチ:押すたびにミューティングのON/OFFができます。ミューティング機能ON時は、音が小さくなります。

音質を調節したいときは?

ラウドネススイッチ:押すたびにディスプレイ[LD]が点灯/消灯します。[LD]が点灯時は低音と高音を強調する機能が入り、音量が低くても、低音と高音が強調された迫力のある音が楽しめます。

より細かい音質調節をしたいときは?

オーディオモードスイッチ:押すたびに表示が[BAS]⇒[TRE]⇒[LEFT/RIGHT]⇒[LOW/HI]⇒[BAS]・・・と切換わります。この表示は5秒間何もしない場合、消灯してオーディオモード切換えOFFになります。

+/−スイッチ:オーディオモードスイッチにより[BAS][TRE][LEFT/RIGHT][LOW/HI]の表示がされているモードの調節ができます。

[BAS]       (バ  ス)低音を調節する。
[TRE]       (トレブル)高音を調節する。
[LEFT/RIGHT] (バランス)左右スピーカーの音量バランスを調節する。
+ ・・・右側(RIGHT)の強調    − ・・・左側(LEFT)の強調
[LOW/HI]    (フェダー)フルレンジユニットとミックスド2ウェイユニットのバランスを調節する。
+ ・・・ミックスド2ウェイユニット(HI)の強調    − ・・・フルレンジユニット(LOW)の強調
オーディオモードスイッチを押すたびにディスプレイが切換わります。



定格

カセットプレーヤー部

使用テープパック・・・・・・コンパクトカセット(C−30〜C−90)
テープ速度・・・・・・・・・4.8cm/sec
回転ムラ・・・・・・・・・・0.06%(WRMS)
早送り・巻き戻し時間・・・・約100秒(C−60)
再生周波数特性・・・・・・・メタルテープ:40〜22,000Hz(±3dB)
S/N・・・・・・・・・・・メタルテープ:DOLBY B NR IN:70dB(IHF−Aネットワーク)
                     DOLBY B NR OUT:62dB(IHF−Aネットワーク)
ステレオセパレーション・・・45dB

FMチューナー部

受信周波数帯域・・・・・・・・・・・76.0〜90.0MHz
実用感度・・・・・・・・・・・・・・12dB(新IHF)
S/N・・・・・・・・・・・・・・・70dB(IHF−Aネットワーク)
周波数特性・・・・・・・・・・・・・50〜8,000Hz(±3dB)
ステレオセパレーション・・・・・・・36dB(65dBf入力、1kHz)
高調波歪率・・・・・・・・・・・・・0.5%(65dBf入力、1kHz、ステレオ)

AMチューナー部

受信周波数帯域・・・・・・・・・・・522〜1,629kHz
実用感度・・・・・・・・・・・・・・25μV(S/N:20dB)
実効選択度・・・・・・・・・・・・・50dB(±9kHz)

アンプ・共通部

最大出力・・・・・・・・・・・・・・30W×4(EIAJ)
低音・高音独立トーンコントロール・・バ  ス:±10dB(100Hz)
                  トレブル:±10dB(100Hz)
負荷インピーダンス・・・・・・・・・4Ω(4〜8Ω使用可能)
使用電源・・・・・・・・・・・・・・DC14.4V(10.8〜15.6V使用可能)
アース方式・・・・・・・・・・・・・マイナスアース方式
寸法・・・・・・・・・・・・・・・・138(W)×100(H)×200(D)mm
重量・・・・・・・・・・・・・・・・2.2kg

付属品

専用アンテナセット・・・・・・・・・1式
取付ネジ・・・・・・・・・・・・・・1式
取扱説明書・・・・・・・・・・・・・1
保証書・・・・・・・・・・・・・・・1

●上記の仕様および外観は予告なく変更することがあります。
