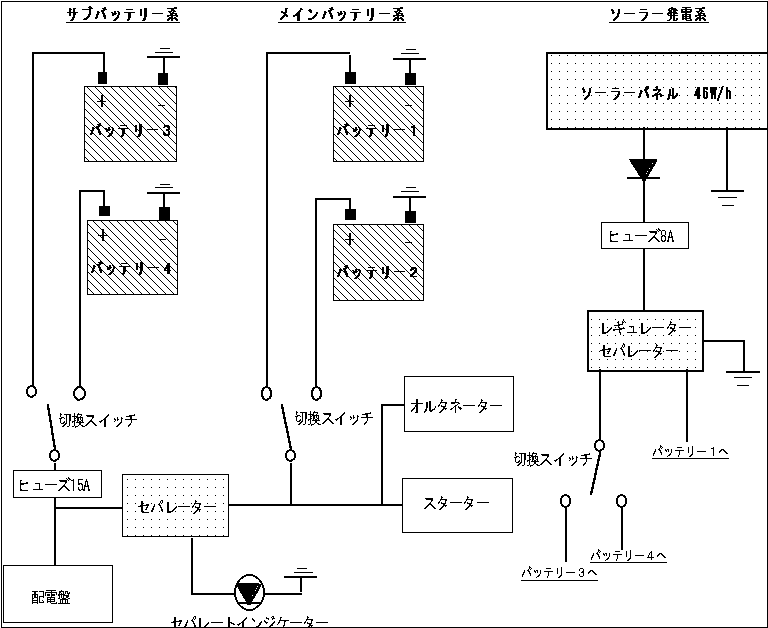

●回路図●
バッテリーはサブ系２個、メイン系２個を設置し、それぞれBOTH,および単体で切替可能としました。
メイン系とサブ系はバッテリーセパレータを介しており、12.4ボルトで自動的にメイン系から配電盤への
電気の流れが停止するようになっています。
また、オルタネーターの発電により、メイン系の電圧が13.6ボルトに達すると、自動的にサブ系と接続され
サブ系、メイン系ともに充電されるます。
ソーラーパネルからの電流は、レギュレーターセパレーターを通してメイン、サブそれぞれのバッテリーに供給されます。
このとき、メイン系、サブ系への供給は完全に独立したものになっています。
また、サブ系への供給に関しては、２個のバッテリへの供給を切り替えることが可能です。
