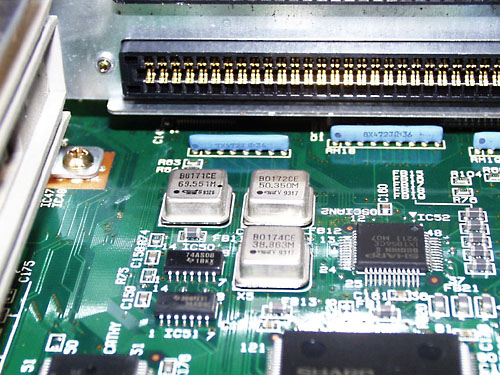

左の画像で３つ見えるオシレータの内、右上（画像中央）の50.35MHzの物がVGAモードの時に選択される物です。
これを、出力周波数の高い(80MHz)物に交換して水平同期周波数と垂直同期周波数を上げ、 使用可能な表示ＤＯＴ数を上げるのが、この改造です。

ですが、このオシレータは１番ピンで出力がＨＺ（ハイインピーダンス、絶縁とほぼ同義）に出来る仕様の物で、一般には見かけません。
ですので、通常の80MHzのオシレータと交換しただけではＶＧＡ以外のモードの時にも出力され、ドットクロックが他のオシレータの出力と混ざってしまいます。

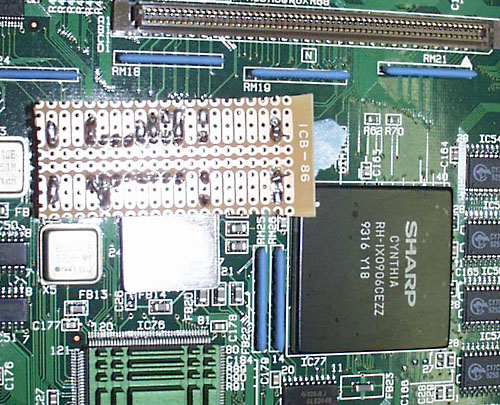

通常の80MHzのオシレータの出力に、74AS126を組み合わせて出力の切り離しを行います。
空間がなかったので裏返しの空中装着になってます。
（イモ半田だし・・、美しくないなぁ・・）

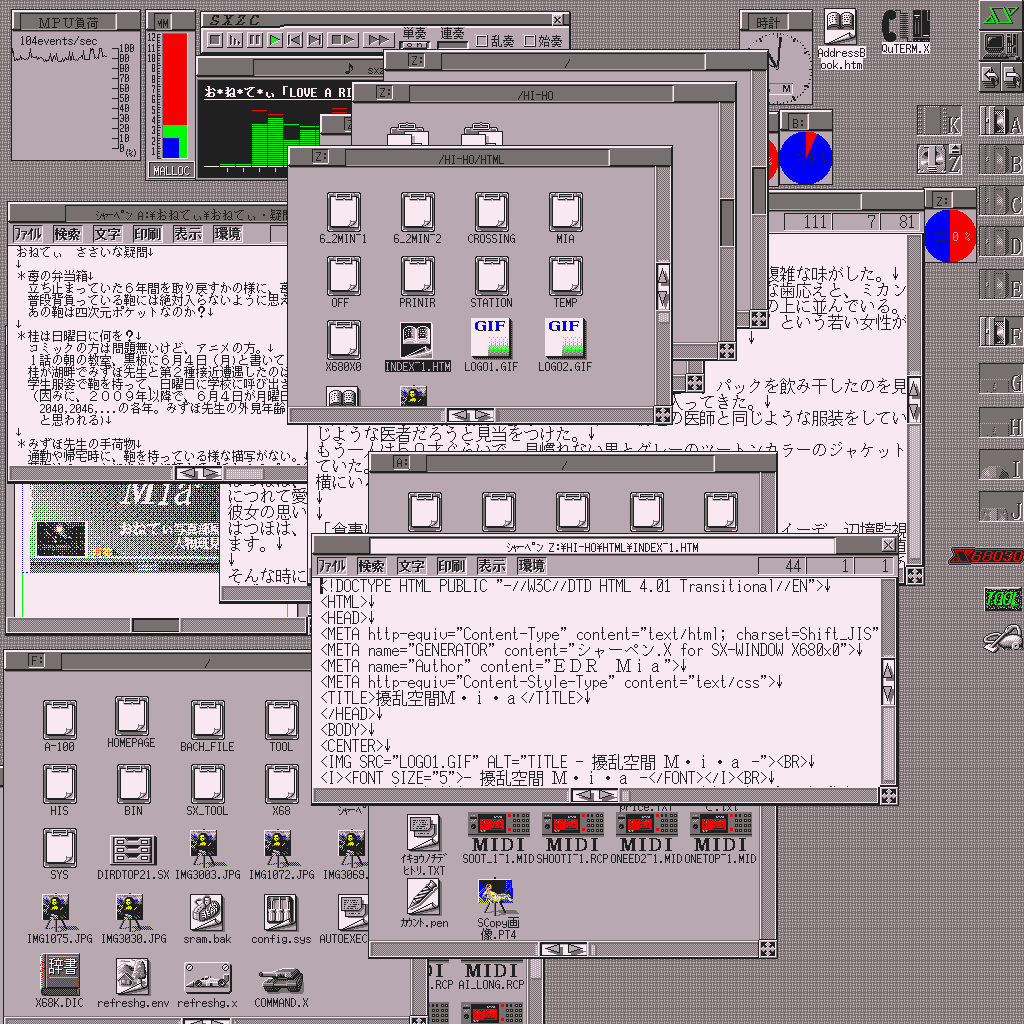

この改造とSAdjust.r（Sho-Taさん作）のお蔭で、現在1024×798ドットのデスクトップ環境が得られています。（インターレス走査のちらつきと縦横比を無視すれば最大1024×1024の表示も可）
TEXT_RAMが512Kyteなので、色数が少なくて地味ですけど
通常、768×512の画面を想定して作られているＳＸ−ＷＩＮＤＯＷアプリを使うと、これは広い空間です。
ＷＩＮ某Ｓでアプリを立ち上げると、ど〜んと全画面を占有する物が多くて、小さい面積でささやかに動いているＳＸのアプリが可愛いです。（苦笑）

---

−参考文献−
Ｏｈ！Ｘ　１９９４年　６月号　　　　「メガディスプレイへの道」　瀧　康史
Ｘ６８０３０　Ｉｎｓｉｄｅ／Ｏｕｔ　［付属回路図］　　　　　　　桑野　雅彦
Ｘ６８／０４０turbo 　　　　　　　　「禁断の改造〜ハイレゾ〜」　ＢＥＥＰs

---
