トランジスタ技術2005年4月号付録 R8C/15マイコン基板を動かしてみる
はじめに

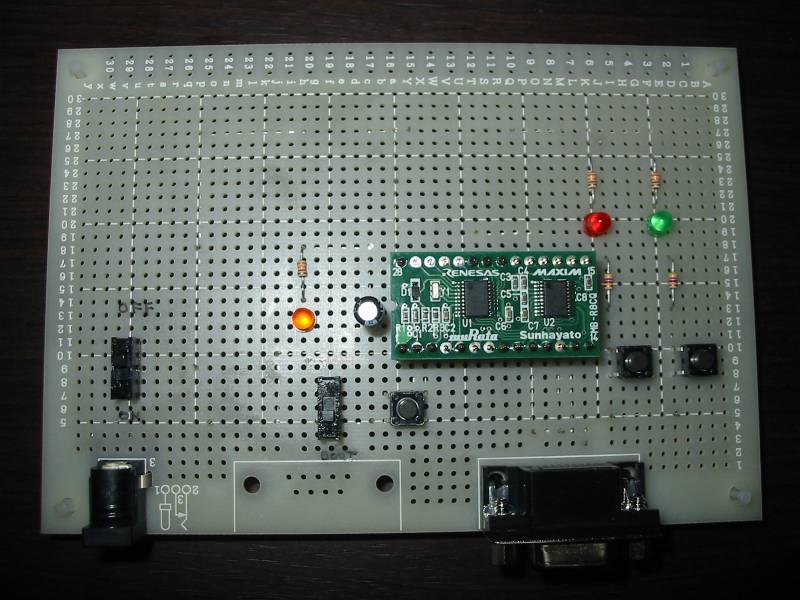

トラ技術2005年4月号に付録のR8C/15マイコン基板を利用した実験基板を製作してみました。
パーツの購入
必要なパーツ一式は、若松通商から通販で購入しました。送られてきたものは、SunhayatoのMB-R8C用スターターパーツセット(MODEL:MB-R8C-SET)です。同封されていたパーツ類を検品してみると、一部の抵抗(R1, R2)がトラ技に記載のものと多少値が違っていました。
部位 | トラ技に記載の抵抗値 | 同封されていた抵抗値 |
---|---|---|
R1, R2 | 10kΩ | 4.7kΩ |

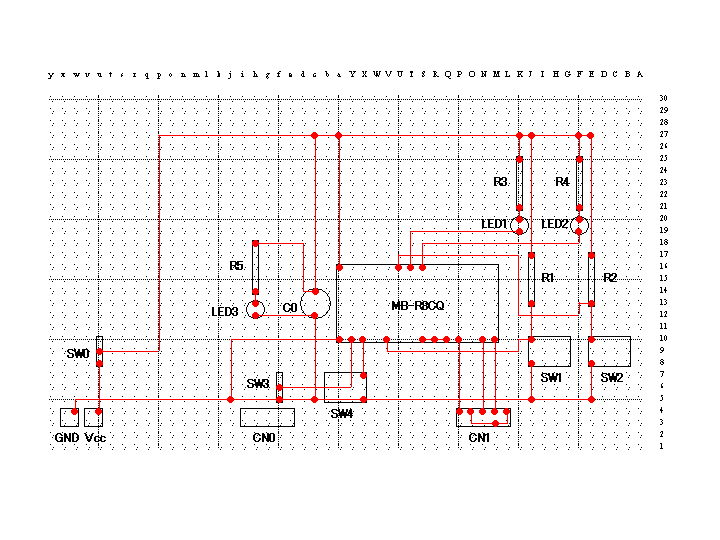

配線図の作成

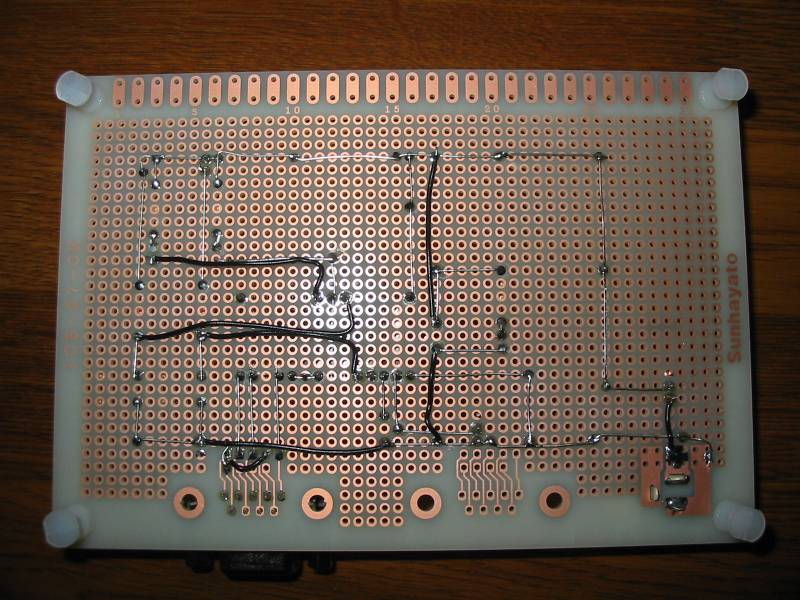

実験基板を製作するに当たってまずは実体配線図を作り、この図に従って各パーツのハンダ付けをしました。
