リアウインカー球をバックランプと共有

●リアウインカー球をバックランプと共有

　テールランプのレイアウト変更でバックランプ部がなくなったので、バイク用ウインカーにレイブリック８Ｗクリア電球入れてバックランプとしました。これでも昼間でも後続車に対する認識には全く問題ありませんが、スリットの中ということで道路へ向けての照射が今一つで、ちょっと暗い(^^;)

フォグランプでも追加しようとも思いましたが、もっとすっきりできないかと・・思いついたのが、ウインカー球の共有。リアウインカー球をバック連動にして点灯させるようにしました。

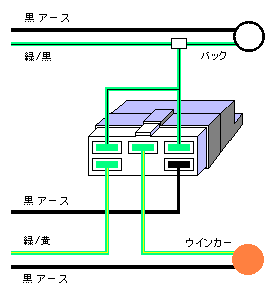

ＡＢ接点リレーを使用。ウインカー球につながる配線をバックランプ電源を利用してウインカー→バックランプに切り替えます。

もともとがバックランプ用の位置＆レンズでもありますし、都合のいいことに私の場合はオレンジ球ながらリアウインカーは３５Ｗ球なので、１個点灯するだけでも結構明るいんです。（フロントウインカーが２１Ｗ→５Ｗに変更、点滅速度の調整のためリアは２１Ｗ→３５Ｗ球になっている(^^;)）

ただし切り替わっている間はリアウインカー切断と同じ理屈なので、ウインカーを出したままバックしようとすると超ハイフラッシャー状態になります。まあ、この程度は自分で意思対策(^_^;)
